L'uniformité de température du câble chauffant n'est pas conforme aux normes, et les principales causes se regroupent en trois catégories : écarts lors de la pose, obstacles au transfert de chaleur et interférences environnementales. Des investigations spécifiques peuvent être menées selon les dimensions suivantes.

1. Écart lors de la pose : espacement irrégulier ou fixation incorrecte entraînant une répartition inégale de la chaleur

C'est la raison la plus courante, car câble chauffant La configuration lors de la construction n'est pas conforme à la réglementation, ce qui entraîne directement des différences de densité de chauffage locale.

1.L'espacement des câbles est très irrégulier.

• Phénomène : Certaines zones sont fortement câblées, tandis que d'autres le sont trop peu, ce qui entraîne une accumulation de chaleur dans les zones denses et une chaleur insuffisante dans les zones clairsemées, provoquant ainsi des différences de température.

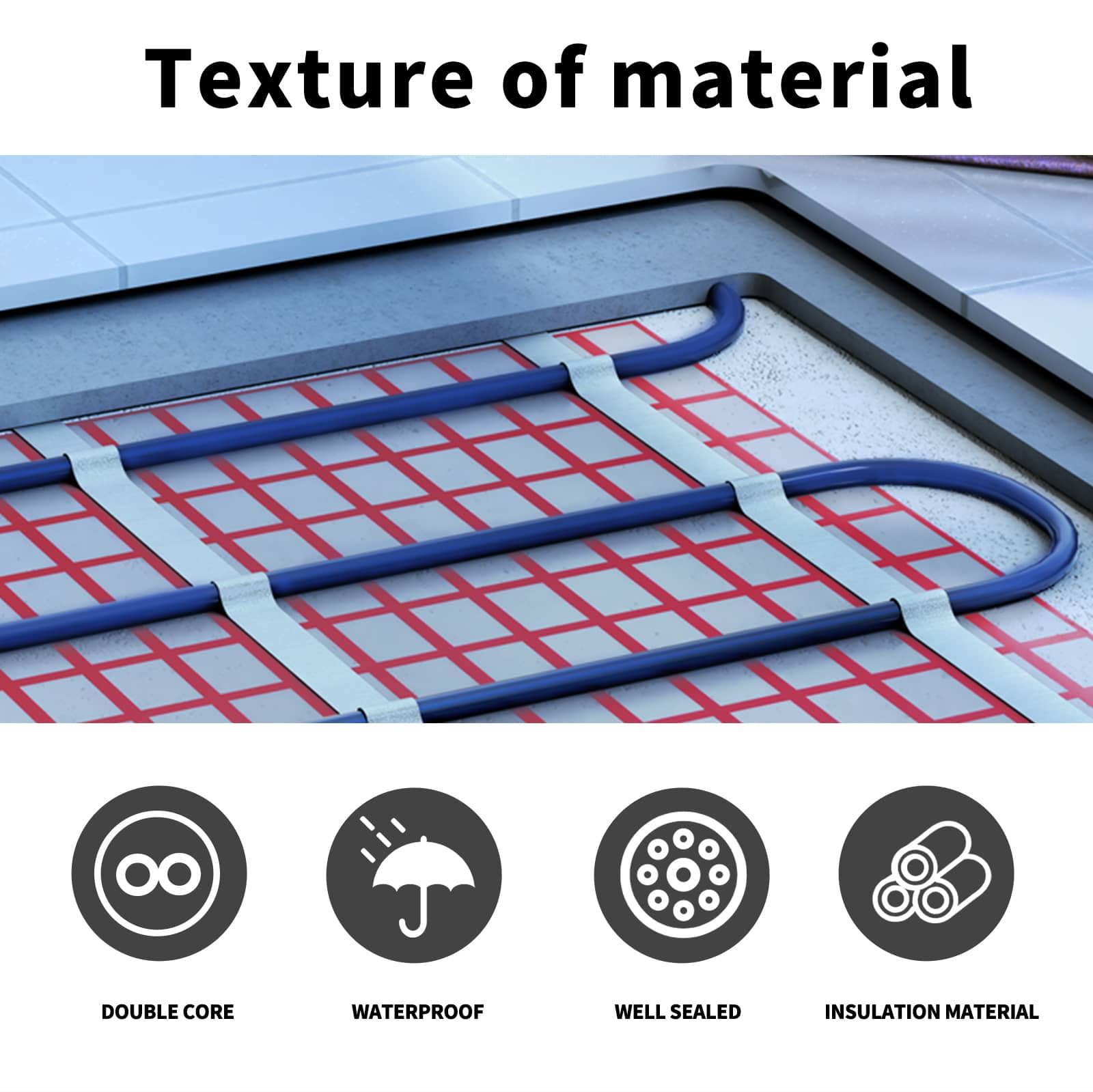

• Scénario typique : lors du chauffage du sol, il est difficile de poser les câbles dans les angles ou autour des canalisations, ce qui peut entraîner un enchevêtrement des câbles ; lors de l’isolation des canalisations, l’espacement de l’enroulement en spirale fluctue entre des largeurs et des rétrécissements.

2.Le cintrage ou le chevauchement des câbles provoque une surchauffe locale.

• Phénomène : Le rayon de courbure du câble est trop petit, ou il y a un chevauchement, et la dissipation de chaleur dans la zone de courbure/chevauchement est bloquée, ce qui entraîne une température supérieure de plus de 5 °C à la température normale.
• Point de risque : La zone de chevauchement présente non seulement une grande différence de température, mais peut également accélérer le vieillissement de la couche isolante en raison d'une température élevée prolongée.

3.Une fixation lâche entraîne un déplacement du câble.

• Phénomène : Après la construction, des pinces spécialisées (telles que des pinces en acier inoxydable) ne sont pas utilisées pour fixer les câbles, ou l'espacement entre les points de fixation est trop important (par exemple, une pose horizontale > 50 cm), ce qui provoque un affaissement ou un déplacement des câbles sous leur propre poids, perturbant ainsi l'espacement uniforme d'origine (par exemple, les câbles qui glissent d'un côté pendant le chauffage du sol).

2. Barrières de transfert de chaleur : défaillance de l’isolation/de la couche isolante ou résistance thermique inégale

La chaleur ne peut pas être transférée uniformément à l'objet contrôlé (sol, canalisation), et même si le câble est posé uniformément, des différences de température peuvent survenir en raison de problèmes dans le processus de transfert de chaleur.

1.Couche d'isolation endommagée, épissure mal fixée ou épaisseur irrégulière

• Scénario de chauffage du sol : La couche isolante (telle qu'un panneau de polystyrène extrudé) présente des fissures, les joints ne sont pas scellés avec du ruban adhésif ou l'épaisseur locale est insuffisante (par exemple 20 mm dans la conception, seulement 10 mm en réalité), la chaleur est perdue par les zones endommagées/minces et la température correspondante dans la zone est basse (par exemple une fuite dans la couche isolante du coin du mur, et la température dans le coin est inférieure de 4 °C à celle du centre).
• Scénario d'isolation de pipeline : le coton isolant (comme la laine de roche) n'est pas enroulé serré autour du pipeline, ou il y a des espaces au niveau des joints, ce qui provoque une dissipation de chaleur locale trop rapide en raison de l'infiltration d'air froid, entraînant une température de surface inégale du pipeline.

2. Défauts de construction dans la couche de remplissage (chauffage du sol)

• Phénomène : Épaisseur irrégulière de la couche de remplissage en mortier de ciment (par exemple 50 mm dans la conception, seulement 30 mm dans certaines zones), ou défaut de durcissement comme requis (par exemple période de durcissement et alimentation électrique insuffisantes), entraînant la fissuration de la couche de remplissage, une dissipation rapide de la chaleur à travers les fissures et une basse température dans la zone correspondante.
• Autre scénario : des impuretés (comme un trop grand nombre de pierres) se mélangent à la couche de remplissage, ce qui entraîne une diminution de l'efficacité de la conductivité thermique et la formation de « barrières thermiques » locales qui empêchent la hausse de température.

3. La surface de l'objet contrôlé est irrégulière.

• Lors de l'isolation des canalisations, il peut y avoir de la rouille, des protubérances ou des creux à la surface de la canalisation, et câbles chauffants Il est impossible de les fixer solidement (par exemple, des câbles suspendus dans la zone surélevée). L'efficacité du transfert de chaleur dans la zone suspendue est faible et la température y est inférieure de 3 à 5 °C à celle de la zone fixée.

3. Influence environnementale : Facteurs externes provoquant des pertes ou une accumulation de chaleur locale

Les perturbations environnementales externes, telles que la température et les courants d'air, perturbent l'équilibre thermique et provoquent des différences de température locales.

1. À proximité de sources de chaleur ou de froid

• Phénomène : La zone de chauffage se situe à proximité de la sortie de climatisation, des fenêtres (où l'air froid s'infiltre en hiver), des radiateurs, etc., et la chaleur de la source froide est absorbée, ce qui entraîne une baisse de température ; à proximité d'autres sources de chaleur (comme les cuisinières), la température locale est relativement élevée.
• Scénario typique : lors du chauffage au sol, sans traitement d'isolation supplémentaire sous la fenêtre, l'air froid s'infiltre par les interstices de la fenêtre, ce qui fait que la température dans la zone sous la fenêtre est inférieure de 4 à 5 °C à celle du centre de la pièce.

2. Interférence du flux d'air

• Phénomène : Il existe un fort flux d'air dans la zone de chauffage (comme les ventilateurs d'extraction dans les ateliers industriels ou les ventilateurs du sol au plafond dans les habitations), ce qui accélère la dissipation locale de la chaleur et entraîne des températures plus basses dans la zone correspondante (comme la zone au sol face au ventilateur, où la température est inférieure de 3 °C à celle de la zone opposée).

3. Influence des matériaux porteurs ou de revêtement

• Phénomène : La zone de chauffage au sol est partiellement recouverte d'objets lourds (tels que de gros meubles et des tapis), et la chaleur dans la zone recouverte ne peut pas se dissiper, ce qui entraîne une température plus élevée (plus de 4 °C supérieure à celle de la zone non recouverte) ; Ou une compression locale à long terme (telle que des couloirs de passage fréquents), le compactage de la couche de remplissage conduit à une diminution de l'efficacité de la conductivité thermique et à une température basse.
